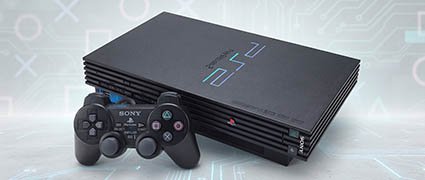

Um dos últimos grandes mistérios de hardware do PlayStation 2 acaba de ser desvendado. Após quatro anos de trabalho de engenharia reversa, o desenvolvedor DiscoStarslayer conseguiu extrair o conteúdo do chip de segurança MechaCon CXP102064, utilizado nos primeiros modelos “Fat” do console.
O avanço encerra uma barreira técnica que permaneceu durante aproximadamente 26 anos, desde a chegada do PlayStation 2 ao mercado. O processo envolveu a abertura física do chip, análise óptica de seu silício e, posteriormente, a descoberta de uma vulnerabilidade que permitiu transformar o trabalho de análise física em uma solução baseada em software.
O resultado não representa simplesmente um novo método para executar jogos sem disco. A principal conquista é a preservação do firmware de um componente que durante décadas permaneceu praticamente inacessível, permitindo que pesquisadores e desenvolvedores estudem seu funcionamento com muito mais profundidade.
O que é o MechaCon do PlayStation 2?
O MechaCon, abreviação de Mechanics Controller, é um componente responsável por funções importantes relacionadas ao funcionamento do PlayStation 2. Entre suas atribuições estão o controle da unidade óptica e mecanismos relacionados ao sistema de segurança do console.
Nos primeiros modelos do PS2, o CXP102064 também participa de processos relacionados à autenticação de discos, controle de região e recursos de segurança como o MagicGate. O componente utiliza um núcleo Sony SPC970 de 16 bits operando a aproximadamente 33,87 MHz.
O MechaCon funciona como um controlador especializado dentro do PlayStation 2. Ele não é simplesmente um leitor de discos: também participa de processos de autenticação e segurança necessários para que o console reconheça e execute determinados conteúdos. Por isso, compreender seu firmware é importante para quem pesquisa o funcionamento interno do hardware original.
Decifrar o chip levou quatro anos
O trabalho conduzido por DiscoStarslayer começou há aproximadamente quatro anos e exigiu métodos pouco convencionais para acessar informações que não podiam ser obtidas simplesmente lendo o chip por meios tradicionais.
Como o código do componente está armazenado em uma memória ROM integrada ao silício, uma das etapas envolveu a chamada decapagem química, procedimento utilizado para remover o encapsulamento do chip e expor sua estrutura interna. A partir daí, foram realizadas leituras ópticas do silício para recuperar informações do componente.
As primeiras análises ópticas, porém, não representaram o fim do processo. O material obtido durante essa etapa revelou uma vulnerabilidade que acabou permitindo uma abordagem diferente. O modder Libby é creditado pela descoberta do exploit que possibilitou utilizar uma solução de software para extrair o conteúdo do MechaCon.
Engenharia reversa de hardware é o processo de estudar um componente para descobrir como ele funciona internamente. Em chips antigos, isso pode envolver análise elétrica, desmontagem física, microscopia e recuperação de dados diretamente do silício. O objetivo pode ser documentar um componente, reproduzir seu comportamento, desenvolver reparos ou preservar informações que poderiam desaparecer com o envelhecimento do hardware original.
O firmware agora pode ser estudado pela comunidade
Antes da extração, desenvolvedores precisavam estudar o comportamento do MechaCon principalmente observando como o console respondia a diferentes comandos e situações. O acesso ao firmware muda esse cenário porque permite analisar diretamente o código e as estruturas internas do componente.
Isso pode ajudar pesquisadores a compreender mecanismos de segurança, identificar comandos ainda não documentados e verificar hipóteses construídas ao longo dos anos a partir do comportamento do hardware.
O conhecimento também pode contribuir para projetos de homebrew, ferramentas de preservação e emulação de baixo nível. Quanto mais precisamente o funcionamento do hardware original for documentado, maior será a capacidade de reproduzir seu comportamento em outros sistemas.
Descoberta pode ajudar na preservação e no reparo do PS2
Um dos aspectos mais importantes da descoberta está relacionado à preservação do hardware. O PlayStation 2 foi lançado em 2000 e seus componentes estão envelhecendo. Unidades ópticas podem apresentar desgaste, placas podem sofrer falhas e determinados chips se tornam cada vez mais difíceis de substituir.
O MechaCon é especialmente importante porque está integrado a funções fundamentais do console. Uma falha nesse componente não equivale simplesmente a substituir uma unidade óptica defeituosa, já que o chip participa de processos essenciais para o funcionamento do sistema.
Com o firmware preservado, pesquisadores podem estudar a possibilidade de desenvolver soluções capazes de reproduzir determinadas funções do componente original. Isso pode, no futuro, facilitar a recuperação de consoles antigos que apresentem falhas em partes do sistema.
E a emulação do PS2?
A descoberta também tem potencial para melhorar a emulação, principalmente em áreas que exigem uma reprodução mais precisa dos mecanismos de segurança e do comportamento do hardware original.
Emuladores como o PCSX2 já conseguem reproduzir uma enorme quantidade de características do PlayStation 2, mas componentes pouco documentados podem representar desafios específicos. Ter acesso ao firmware do MechaCon fornece novas informações que podem ser utilizadas para compreender com maior precisão determinadas rotinas do console.
O trabalho também pode ser útil para pesquisadores interessados em outros equipamentos que utilizaram versões relacionadas do MechaCon, incluindo determinadas plataformas de arcade baseadas em hardware derivado do PlayStation 2.
ODE para PS2 ainda não existe por causa desta descoberta
Uma das possibilidades mais interessantes levantadas pela comunidade é o desenvolvimento de um emulador de unidade óptica, conhecido como ODE, para o PlayStation 2. Esse tipo de dispositivo substitui a unidade de disco original por uma solução eletrônica capaz de reproduzir seu funcionamento.
Entretanto, é importante separar possibilidade de realidade. A extração do firmware do MechaCon, por si só, não criou um ODE funcional para o PS2. Ainda existem outras partes do funcionamento da unidade óptica e da comunicação entre os componentes que precisam ser compreendidas antes que uma solução desse tipo possa ser desenvolvida.
ODE é a sigla para Optical Drive Emulator, ou emulador de unidade óptica. Em consoles que utilizam esse tipo de modificação, o dispositivo procura reproduzir eletronicamente as funções esperadas pelo console, substituindo o leitor óptico físico. Isso pode eliminar componentes mecânicos sujeitos a desgaste, mas desenvolver um ODE exige compreender detalhadamente a comunicação entre o console, o controlador e a unidade óptica.
Descoberta não significa que toda a segurança do PS2 foi quebrada
Apesar da importância da descoberta, dizer que toda a segurança do PlayStation 2 foi completamente eliminada seria uma simplificação. O trabalho representa a extração e preservação do firmware de uma versão específica do MechaCon, o CXP102064, utilizado em determinados modelos antigos do PS2.
Outras revisões do console utilizam diferentes versões do componente e podem apresentar diferenças de hardware e firmware. Portanto, os resultados obtidos agora não devem ser automaticamente aplicados a todos os modelos do PlayStation 2.
Também não significa que todos os mecanismos de proteção dos jogos do console tenham sido eliminados. O principal avanço é tornar acessível uma parte anteriormente pouco documentada da arquitetura de segurança e controle do aparelho.
Um novo capítulo para o modding do PlayStation 2
Depois de quatro anos de trabalho, a extração do MechaCon representa uma conquista importante para a comunidade de modding e preservação do PlayStation 2. O console continua sendo estudado mais de duas décadas depois de seu lançamento, e componentes que antes pareciam caixas-pretas começam a ser documentados.
O próximo passo depende da comunidade. Com o firmware preservado, desenvolvedores podem analisar seu funcionamento, testar novas hipóteses e eventualmente transformar esse conhecimento em ferramentas, soluções de reparo, melhorias na emulação ou novos projetos de hardware.
Por enquanto, a maior conquista é justamente o acesso ao que antes estava escondido dentro do chip. O MechaCon CXP102064 deixou de ser uma peça praticamente indecifrável do PlayStation 2 e passou a fazer parte do conjunto de componentes que podem ser estudados e preservados pelas próximas gerações.
